Att välja rätt industriell titan rund skiva kommer ner till tre centrala beslut: legeringskvalitet, dimensionstoleranser och ytfinish . Få dessa tre rätt, och skivan kommer att fungera tillförlitligt i flyg-, medicinska, kemiska eller marina miljöer. Få dem fel, och du riskerar att misslyckas i förtid, avvisade delar eller slösad budget. Den här guiden går igenom varje kritisk faktor med specifika data så att du kan köpa med tillförsikt.
Titans styrka-till-vikt-förhållande är ungefär dubbelt så mycket som rostfritt stål vid cirka 40 % mindre vikt. Dess korrosionsbeständighet i havsvatten, klorrika miljöer och mänskliga kroppsvätskor är oöverträffad av de flesta vanliga metaller. För krävande industriella tillämpningar motiverar dessa egenskaper en prispremie som vanligtvis löper 5–10× högre än 316L rostfritt stål per kilogram.
Runda skivor används specifikt som ventilsäten, pumphjul, flänsämnen, värmeväxlarkomponenter, kirurgiska implantatämnen och skottbeslag för flygindustrin. Geometrin – platt, cirkulär och symmetrisk – gör dem till mångsidiga utgångspunkter för CNC-bearbetning.

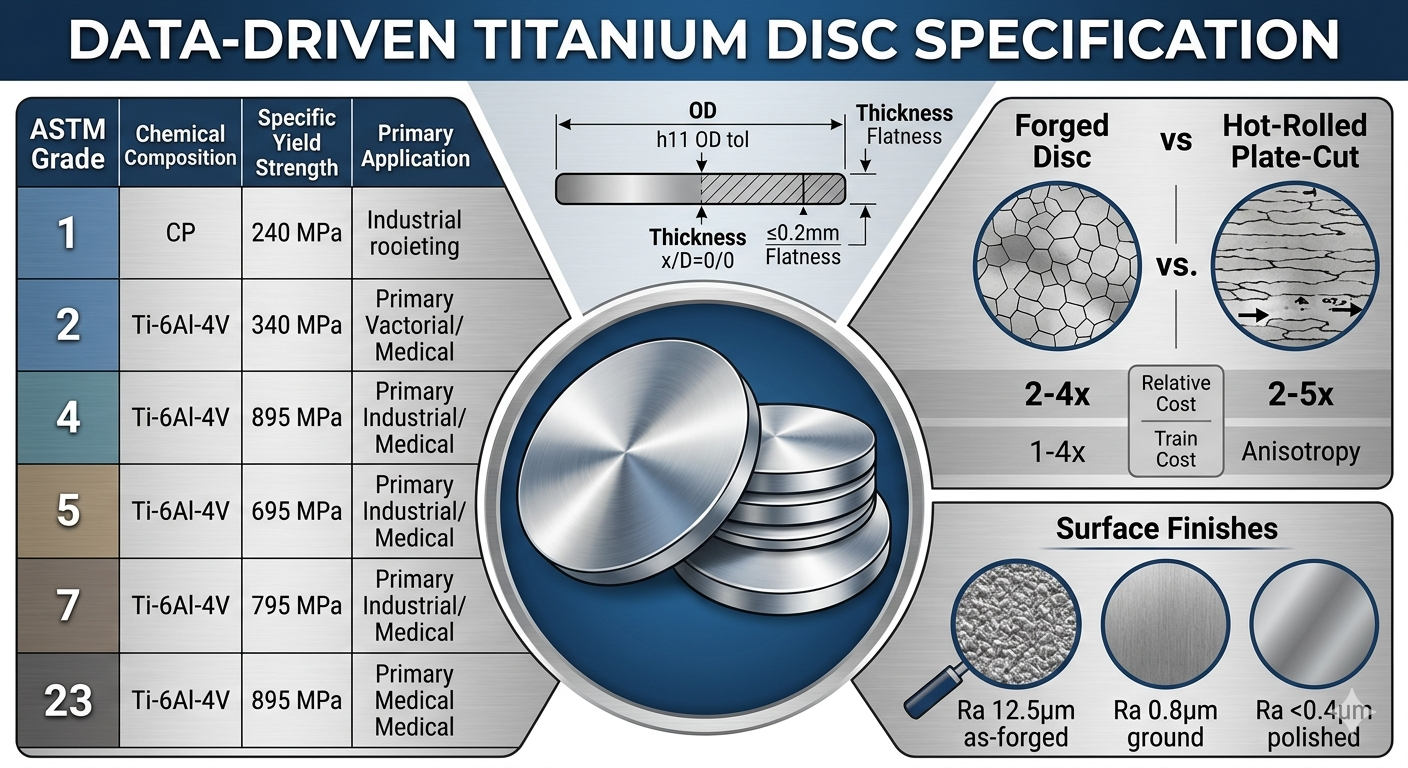

Titan är inte ett enda material. Det finns över 30 ASTM-utsedda kvaliteter, men de flesta industriella köpare arbetar inom en kort lista på sex. Att välja fel betyg är det enskilt dyraste misstaget du kan göra.
| Årskurs 1 | Kommersiellt ren (CP) | 240 MPa min | Bästa formbarhet, högsta korrosionsbeständighet | Kemisk bearbetning, värmeväxlare |
| Årskurs 2 | Kommersiellt ren (CP) | 345 MPa min | Mest lager, utmärkt svetsbarhet | Industriella rörledningar, marin hårdvara |
| Årskurs 4 | Kommersiellt ren (CP) | 550 MPa min | Högsta styrkan bland CP-kvaliteter | Kirurgiska implantat, flygplanskomponenter |
| Klass 5 (Ti-6Al-4V) | Alfa-beta legering | 895 MPa min | Högsta hållfasthet, utmärkt utmattningsmotstånd | Aerospace, motorsport, hög belastning strukturell |
| Årskurs 7 | CP Palladium | 345 MPa min | Överlägsen motståndskraft mot reducerande syror | Svavel/saltsyramiljöer |
| Årskurs 23 (Ti-6Al-4V ELI) | Alfa-beta legering | 828 MPa min | Extra Low Interstitials för biokompatibilitet | Ortopediska implantat, kirurgiska apparater |
Grad 2 är standard för de flesta industriella köpare eftersom det balanserar korrosionsbeständighet, bearbetbarhet och tillgänglighet. Uppgradera till klass 5 endast när strukturella belastningar kräver det. Välj Grade 7 eller Grade 12 när miljön inkluderar reducerande syror som skulle angripa standard CP-kvaliteter.
En rund skiva i titan har fyra nyckeldimensioner. Var och en måste anges tydligt i din inköpsorder för att undvika felaktiga delar.
Standard skivor finns tillgängliga från 10 mm till 1 000 mm OD , även om de flesta lagerlager kluster mellan 50 mm och 500 mm. För ytterdiameter över 600 mm, räkna med ledtider på 8–14 veckor. Ange toleransklass: h11 (±0,1–0,4 mm) för allmän industriell användning, eller h8/h9 för precisionsmonterade monteringar.
Skivor sträcker sig vanligtvis från 1 mm till 150 mm tjocklek . Under 3 mm blir planheten kritisk – skevhet under varmvalsning kan orsaka parallellitetsfel som överstiger 0,5 mm per 100 mm, vilket är oacceptabelt för ventil- eller tätningsapplikationer. Ange en planhetstolerans (t.ex. ≤0,2 mm totalt indikatoravstånd) på en skiva som är tunnare än 5 mm.
Ett förhållande under 1:10 (tjocklek mindre än 10 % av diametern) anses vara en tunn skiva och är benägen att deformeras under bearbetning och värmebehandling. Om din applikation kräver ett förhållande under 1:15, begär avspänningsglödgning som en del av leveransvillkoret.
För roterande delar som pumphjul är massatolerans lika viktig som dimensionstolerans. Ange en maximal viktavvikelse på ±0,5 % om skivan kommer att användas i en balanserad roterande enhet. Obalanserade skivor i höghastighetsapplikationer kan inducera vibrationsfrekvenser som skadar lager inom tusentals driftstimmar.
Hur skivan tillverkades påverkar direkt dess mekaniska egenskaper och inre integritet. Tre produktionsvägar dominerar marknaden:
För allmän industriservice (flänsar, distanser, icke-kritisk strukturell användning) är plåtskurna skivor kostnadseffektiva. För cykliskt belastade eller säkerhetskritiska delar, specificera alltid smidda.
Ytfinish påverkar tätningsprestanda, utmattningshållfasthet, biokompatibilitet och nedströms bearbetningskostnader. Leverantörer erbjuder flera standardvillkor:
Köp aldrig industriella titanskivor utan en materialtestrapport (MTR). En legitim MTR dokumenterar kemisk sammansättning (uppfyller ASTM B265, AMS 4928 eller motsvarande), mekaniska testresultat (sträckgräns, UTS, töjning), värme-/lotnummer och brukets ackreditering (vanligtvis ISO 17025 eller NADCAP).
För specifika reglerade branscher gäller ytterligare certifieringar:
Begär full värmespårbarhet. En välrenommerad leverantör kan spåra vilken skiva som helst tillbaka till det ursprungliga smältvärmetalet vid titanbruket – avgörande för felanalys och regulatoriska granskningar.

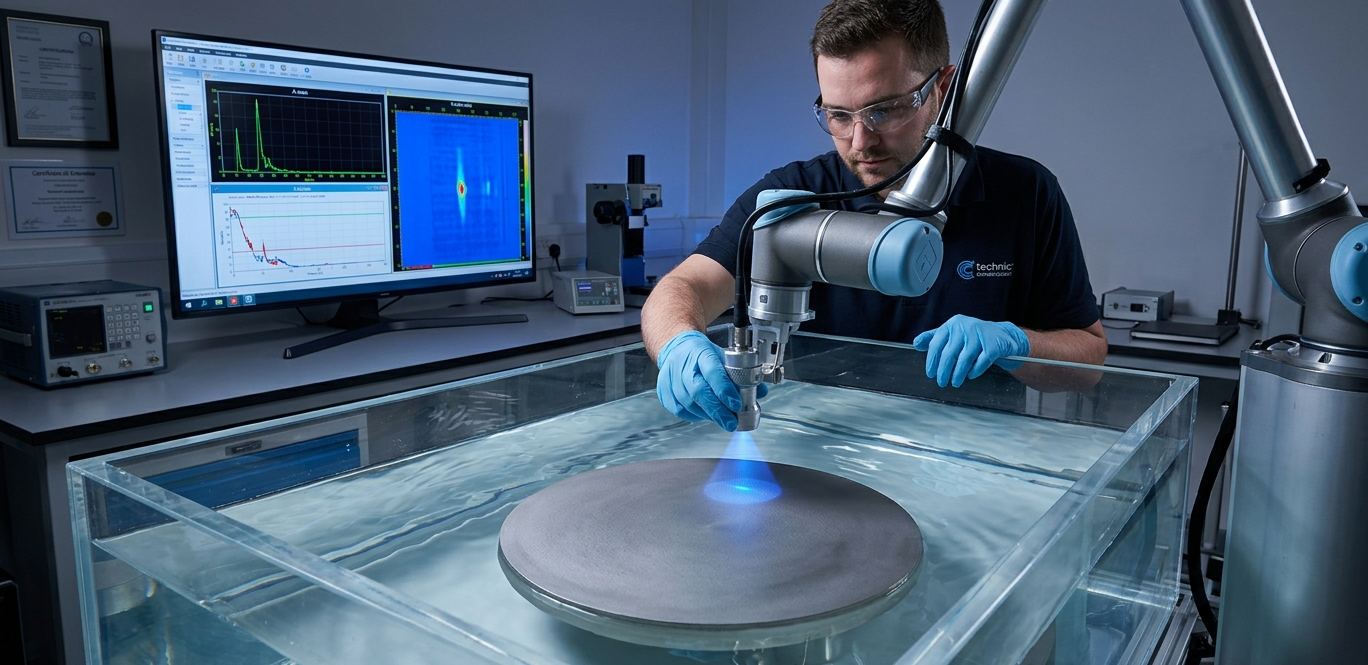

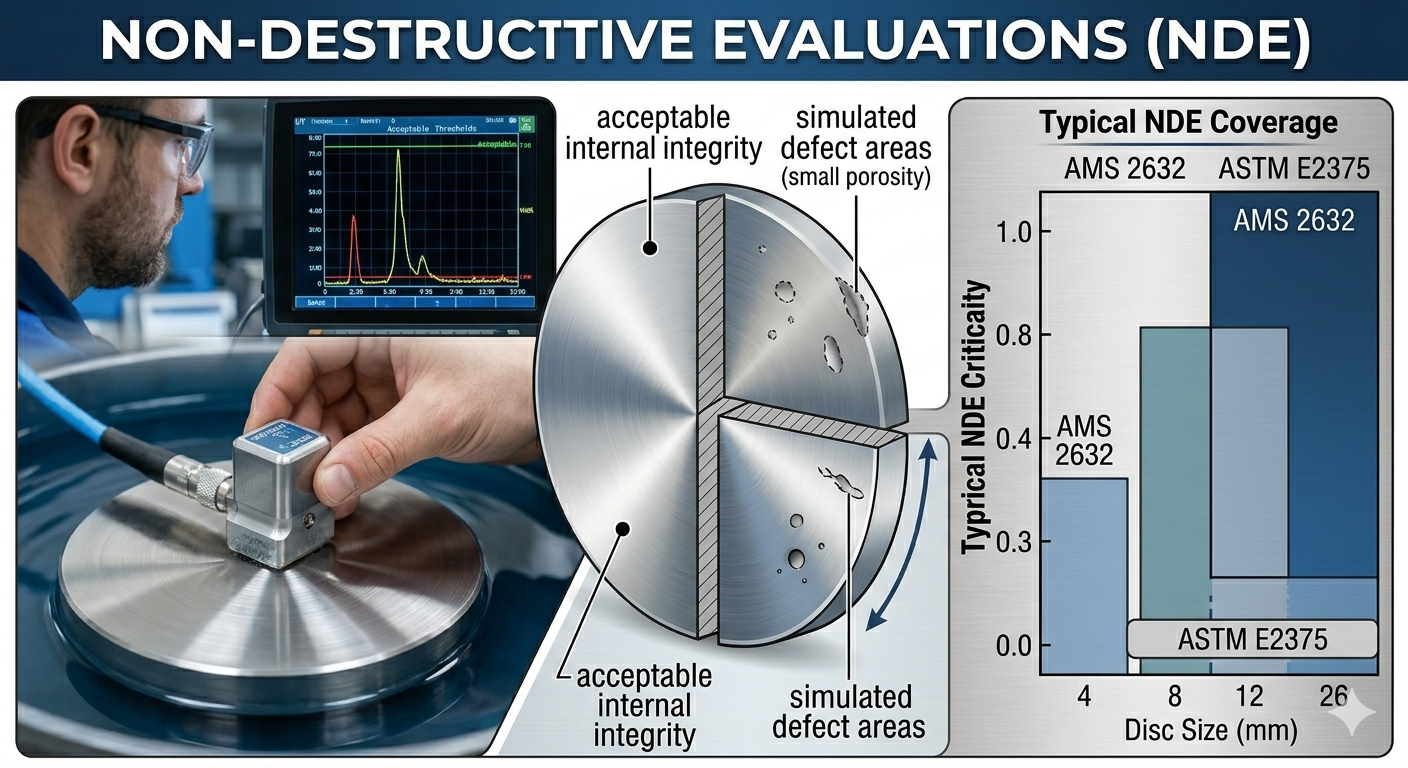

Inre defekter - porositet, inneslutningar, lamineringar - kan inte detekteras visuellt. För skivor som kommer att bära strukturella belastningar eller användas i kritiska sammansättningar, specificera NDE i din inköpsorder. Vanliga metoder inkluderar:
Som en praktisk regel: kräver LPI för alla säkerhetskritiska skivor och UT för smidda skivor över 25 mm tjocka . För allmänt industrilager under måttlig belastning kan NDU utelämnas för att kontrollera kostnaden.
Var du köper påverkar pris, ledtid, dokumentationskvalitet och förfalskningsrisk – vilket alla är betydande problem i titanförsörjningskedjan.
Inköp direkt från primärproducenter (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) ger den bästa spårbarheten och lägsta kilopris i volym. Minsta beställningskvantitet börjar vanligtvis kl 500–2 000 kg , med ledtider på 12–20 veckor för anpassade dimensioner. Bäst för långvariga program med stora volymer.
AS9120B- eller ISO 9001-certifierade distributörer har lager i storlek med full MTR-spårbarhet. Ledtider är typiskt 1–3 veckor för standardkvaliteter och storlekar. Prispremien över fabriken direkt är 15–40 %, men minimibeställningskvantiteterna är mycket lägre (ibland så lite som ett stycke). Detta är rätt kanal för de flesta industriella köpare.
Onlinemarknadsplatser och spothandlare kan erbjuda attraktiva priser men medför förhöjd risk för förfalskning och felgradering. En 2019 FAA-undersökning fann titandelar med förfalskade MTR:er i flygindustrins försörjningskedja - ett problem som har kvarstått i hela branschen. Köp aldrig säkerhetskritiska titanskivor från overifierade spotleverantörer utan oberoende kemisk verifiering (XRF- eller OES-analys).
Titanprissättningen är volatil och knuten till råa svamppriser, energikostnader och efterfrågecykler för flygindustrin. Ungefärliga distributörsprisintervall för aktieskivor (som i senaste marknadsdata) ger dock användbara riktmärken:
| Årskurs 2 CP | 100 mm × 10 mm | $18–$35 | Plåtskuren, som rullad |
| Årskurs 2 CP | 300 mm × 20 mm | $160–280 $ | Plåtskuren, som rullad |
| Grad 5 Ti-6Al-4V | 100 mm × 10 mm | $45–$80 | Stångskuren eller plåtskuren |
| Grad 5 Ti-6Al-4V | 200 mm × 30 mm | $350–$600 | Smidd skiva, AMS-certifierad |
| Årskurs 23 ELI | 80 mm × 15 mm | $90–150 $ | Medicinsk grad, ASTM F136 |
De största kostnadsdrivande faktorerna utöver råmaterial är: NDU-krav (10–25 %), snäva toleranser (15–40 %), ytslipning (15–100 USD per skiva) och certifieringsdokumentation (50–200 USD per beställning för NADCAP/AS9100-papper).
Använd den här checklistan för att verifiera att din köpspecifikation är komplett innan du skickar en offertförfrågan (RFQ):
En komplett offertförfrågan som täcker alla tio punkter kommer att producera jämförbara äpplen-till-äpplen offerter från flera leverantörer och dramatiskt minska risken för att ta emot delar som misslyckas vid inkommande inspektion.
